只要你吃透了这些原理,高温蒸汽流量计的工作效率将翻好几倍

阅读次数:113发布时间:2019/7/24 11:37:09

   高温蒸汽流量计采用卡门涡街原理制造,具有测量精度高、量程宽、功耗低、安装方便、操作简单、压力损失小等优点,可测量工况体积流量或标准体积流量(一体化智能温度、压力补偿),根据用户需要,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响,可附带脉冲或4~20mADC电流输出功能。无可动机械零件,因此可靠性高,维护量小。采用压电应力式传感器,仪表参数能长期稳定。

  高温蒸汽流量计的工作原理:
  涡街流量计是由设计在流场中的旋涡发生体、检测探头及相应的电子线路等组成。当流体流经旋涡发生体时,它的两侧就形成了交替变化的两排旋涡,这种旋涡被称为卡门涡街。
  斯特罗哈尔在卡门涡街理论的基础上又提出了卡门涡街的频率与流体的流速成正比,并给出了频率与流速的关系式:f = St × V/d公式中:f 涡街发生频率 (Hz);V旋涡发生体两侧的平均流速(m/s );St 斯特罗哈尔系数(常数);d-旋涡发生体的宽度 (m)
  由此可见,通过测量卡曼涡街分离频率便可算出瞬时流量。其中,斯特罗哈尔数(St)是无因次未知数,斯特劳哈尔数(St)与雷诺数(Re)的关系。
  这些交替变化的旋涡就形成了一系列交替变化的负压力,该压力作用在检测探头上,便产生一系列交变电信号,经过前置放大器转换、整形、放大处理后,输出与旋涡同步成正比的脉冲频率信号或标准信号。
  在流体管道中,垂直插入—个柱形阻挡物,在其后部两侧就会交替地产生旋涡。随着流体向下游流动形成旋涡列,我们称之为卡门涡街。我们把产生旋涡的柱形阻挡物定义为旋涡发生体在一定条件下旋涡的分离频率与流体的流速成线性关系。因而,只要检测出旋涡分离的频率,即可计算出管道内流体的流速或流量。

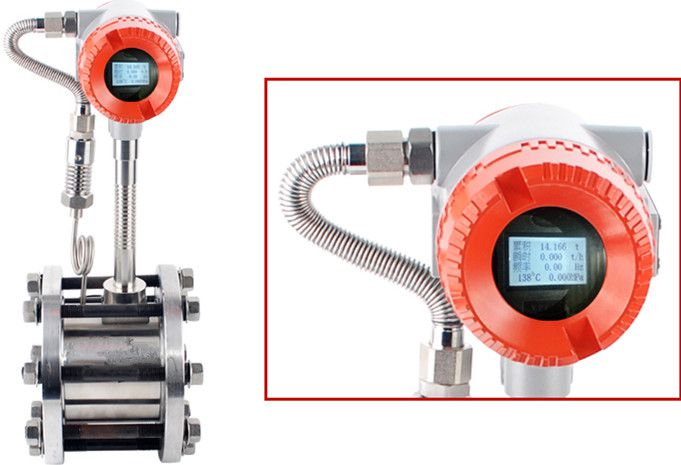

高温蒸汽流量计外观和局部展示图

  高温蒸汽流量计的产品特点:
  1、无可动部件,长期稳定,结构简单便于安装和维护。
  2、采用超低功耗微处理器技术,1节3V10AH锂电池可使用5年以上。
  3、由软件对仪表系数非线性进行修正,提高测量精度。
  4、采用EEPROM对累积流量进行掉电保护,保护时间大于10年。
  5、精确度较高,通常液体的测量精度为±1.0%;气体的测量精度为±1.5%。
  6、测量量程范围宽,在雷诺数为2*104 ~7*106范围内,可达1:20。
  7、压损小(约为孔板流量计的1/4~1/2),属于节能流量仪表。
  8、安装方式灵活,根据现场工艺管道不通,可水平,垂直和不同角度倾斜安装。
  9、采用消扰电路和抗震动传感头,具有一定抗环境振动性能。
  10、传感器输出为脉冲频率,其频率与被测流体的实际流量呈线性,零点无漂移,性能十分稳定,结构形式多样,有管道式、插入式流量传感器形式。
